Item Number 22
メーカー:JIMBO / 神保電器 シリーズ名: NKシリーズ PWM制御方式埋込ライトコントロール PWM PWM=Pulse Width Modulation「パルス幅変調」の意 ライトコントロール:100V〜254V 出力最大200mA スイッチ部:単極3路 15A 125V ※片切として使用する場合は、スイッチの0-1端子に接続してください ※電源の送り配線は出来ません ※2か所からの調光は出来ません (2つのライトコントロールスイッチで3路結線はできません) PWM信号線式調光照明器具専用です。
DMX信号用照明器具などには使用できません。
照明器具の信号線電流値の合計が200mAを超えないように施設してください。
※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。
関連キーワード スイッチ 壁スイッチ 埋込 NK SERIE フルカラー ※受注生産品のためお時間をいただく場合がございます。
※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。
神保電器 NKシリーズ配線器具ライトコントロール ■特徴 NKシリーズライトコントロール 垂直と水平の線、そして正円で構成されたシャープでシンプルな意匠 シンプルかつ最小限の意匠を追求しシャープなエッジを利かしたスイッチプレートはインテリアと美しく調和します。
JIS規格大角形モジュールのあらゆるスイッチ・コンセントと、自由に連接取付け可能。
高い汎用性があります。
プレートは 1〜5連サイズをラインアップ。
簡易耐火仕様ですから、オフィスビルで多様されているメタルプレートからの置き換えも容易です。
■正位相制御方式 LEAD-E 正位相制御方式のライトコントロールは、明るさを重視する広い空間で用いられることが多い500Wまでの高容量な配線器具*に対応します。
多灯数の照明やハロゲンランプ、白熱灯の制御に最適です。
*LED照明器具の場合、器具の突入電流の影響で接続灯数に制約を受ける場合があります。
**低力率器具の場合、負荷電流5Aが接続限度です。
■逆位相制御方式 TRAIL-E 逆位相制御方式のライトコントロールは、LED照明に特化した調光方式です。
(ハロゲンランプ・白熱灯にも使用可能です) 調光器特有の“うなり音”が無く、照明器具の発する音も静穏化でき、多回路の連接接続に起因する「電源干渉」による照明器具のちらつきが発生しにくく、低照度域の調光がスムーズに行えます。
消費電流の合計が2Aまでの照明器具*に対応します。
* LED照明器具の場合、器具の突入電流の影響で接続灯数に制約を受ける場合があります。
■PWM制御方式(1ch) PWM制御方式のライトコントロールは、調光器から調光信号(PWM信号)を送り、器具側の電源ユニットで光源の明るさを制御する方式です。
(電源線の2本に加え、調光信号線2本の配線が必要です) 照明器具の入力電源をスイッチングしないため、調光変化がスムーズで、調光範囲をフルに制御できます。

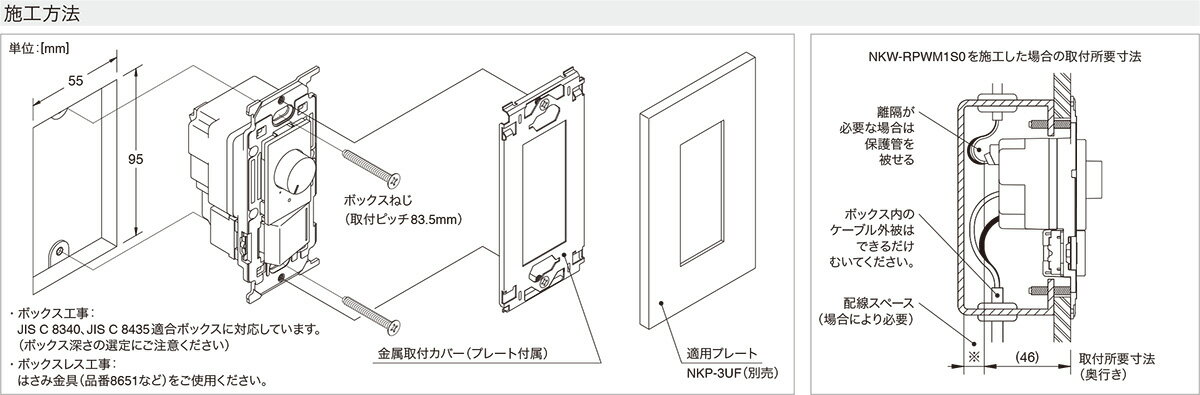

1連BOXに取付が可能で、信号線出力は200mAまで対応します。
■PWM制御方式(2ch) PWM制御方式(2系統)のライトコントロールは、1台で2系統の制御回路を持ち、調光と調色または2箇所の照明を別々に調光することが可能です。
≪NKシリーズライトコントロール≫ 制御方式 種別 ライトコントロール ライトコントロール+3路スイッチ ライトコントロール+3路ガイドランプ付きスイッチ 正位相制御方式LEAD-E NKW-RLE5S0 PW NKW-RLE5S0 SG NKW-RLE5S0 SB NKW-RLE5S3 PW NKW-RLE5S3 SG NKW-RLE5S3 SB NKW-RLE5S3G PW NKW-RLE5S3G SG NKW-RLE5S3G SB 逆位相制御方式TRAIL-E NKW-RTE2S0 PW NKW-RTE2S0 SG NKW-RTE2S0 SB NKW-RTE2S3 PW NKW-RTE2S3 SG NKW-RTE2S3 SB NKW-RTE2S3G PW NKW-RTE2S3G SG NKW-RTE2S3G SB PWM制御方式(1ch)PWM NKW-RPWM1S0 PW NKW-RPWM1S0 SG NKW-RPWM1S0 SB NKW-RPWM1S3 PW NKW-RPWM1S3 SG NKW-RPWM1S3 SB NKW-RPWM1S3G PW NKW-RPWM1S3G SG NKW-RPWM1S3G SB PWM制御方式(2ch)PWM NKW-RPWM2S0 PW NKW-RPWM2S0 SG NKW-RPWM2S0 SB NKW-RPWM2S3 PW NKW-RPWM2S3 SG NKW-RPWM2S3 SB NKW-RPWM2S3G PW NKW-RPWM2S3G SG NKW-RPWM2S3G SB 色名(略号):ピュアホワイト(PW) ソリッドグレー(SG) ソフトブラック(SB)
